Hydrant wewnętrzny DN25 wykonanie boczne z miejscem na gaśnicę z wózkiem wyjezdnym

Hydrant wewnętrzny DN25 zawieszany z wężem półsztywnym 25 mm wykonanie boczne z miejscem na gaśnicę, wersja lewa lub prawa. Zwijadło węża z regulatorem siły rozwijania, umieszczone na wózku wyjezdnym. Otwór przyłączeniowy do wybicia na plecach. Ciśnienie pracy od 0,2 do 1,2 MPa.

WYMIARY HYDRANTU:
Wysokość:1000 mm
Szerokość:320 mm
Głębokość700 mm

WYMIARY WNĘKI:
Wysokość:1020 mm
Szerokość:340 mm
Głębokość710 mm

Pliki do pobrania

WYMIARY HYDRANTU:
Wysokość:1000 mm
Szerokość:320 mm
Głębokość700 mm

WYMIARY WNĘKI:
Wysokość:1020 mm
Szerokość:340 mm
Głębokość710 mm

Pliki do pobrania

Wykonanie standardowe:

szafka hydrantowa STANDARD wykonana z blachy czarnej malowanej farbą proszkową poliestrową fasadową typ Facade w kolorze białym (RAL 9010), drzwi pełne; dzięki zastosowaniu zawiasu krytego drzwi szafki można otworzyć o 180º
zawór hydrantowy 25 mosiężny produkcji Supron 3

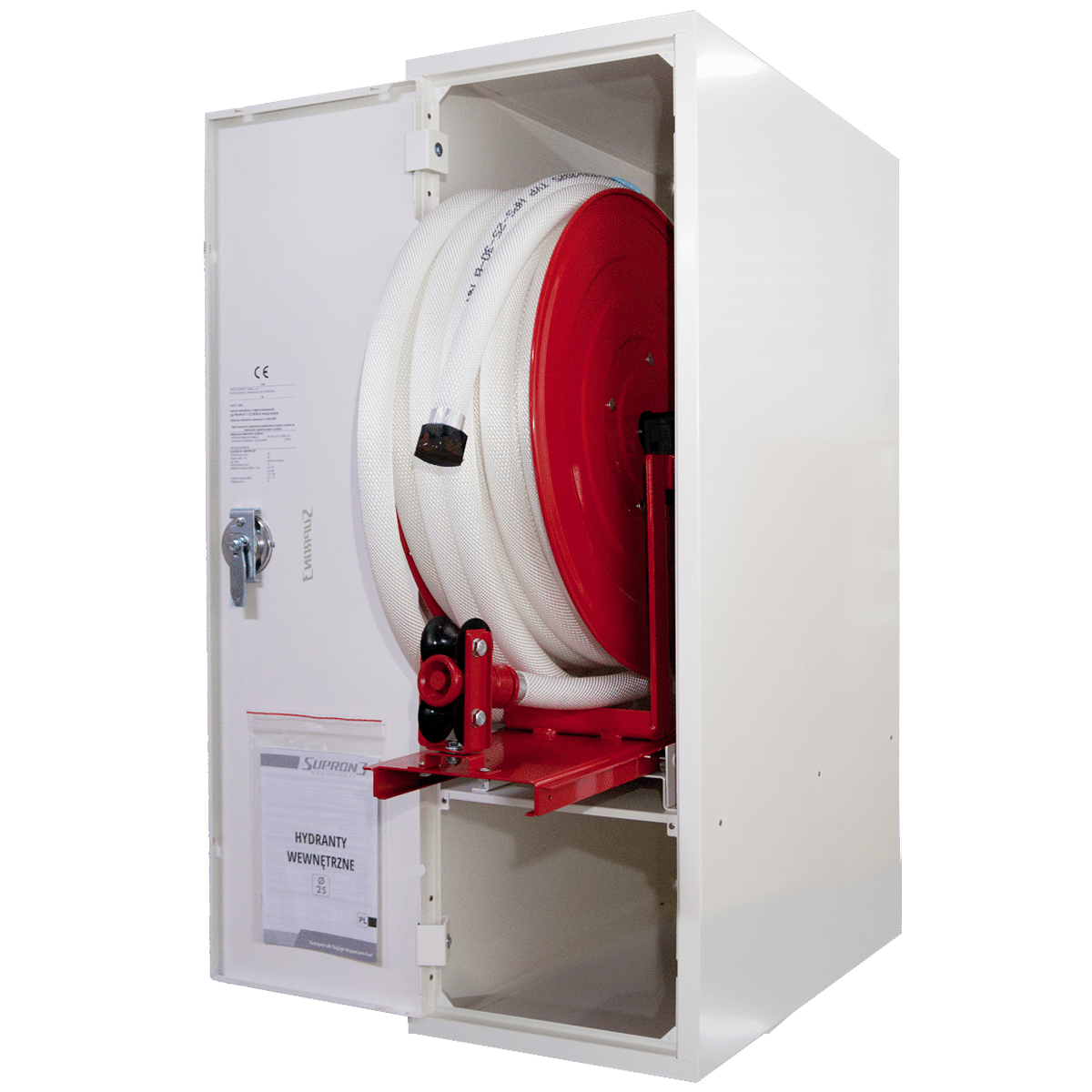

zwijadło węża w kolorze RAL 3000 i regulatorem siły rozwijania, umieszczone na wózku wyjezdnym
wąż tłoczny półsztywny φ25mm o długości 30m zgodny z normą PN-EN 694, na stałe podłączony do osi wodnej poprzez zakucie
prądownica hydrantowa PWh-25 zgodna z normą PN-EN-671-1, na stałe podłączona do węża poprzez zakucie tuleją aluminiową
wężyk łączący zawór z osią wodną; brak opasek zaciskowych, wszystkie połączenia gwintowane
zamek bezkluczykowy (EURO)

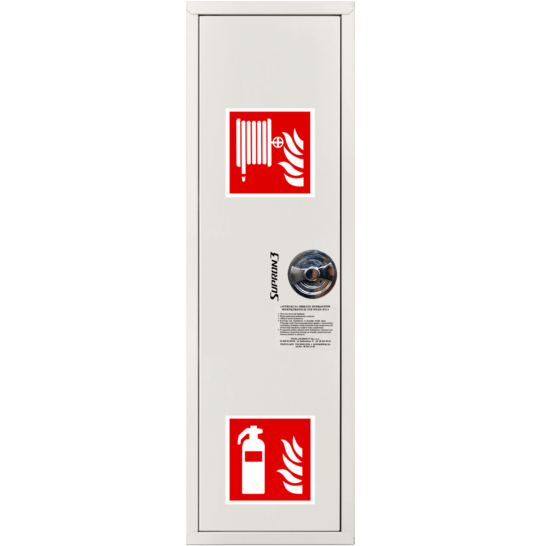

oznakowanie: znak “Hydrant” i “Gaśnica” zgodnie z normą PN-EN ISO 7010:2012 + tabliczka informacyjna zgodnie z normą PN-EN 671-1
instrukcja montażu i konserwacji hydrantu
karta gwarancyjna
nr identyfikacyjny

Kod towaru	Rodzaj	Długość węża	Zamek	Kod podstawy/podpory * [wys. x gł.]	Ilość podpór/podstaw
S-25-ZBG30-BO_PG-E-OPS-9010	Zawieszany	30 m	keyless lock (EURO)	S-C-STELAŻ-500X700X320-9010	1 szt.
S-25-ZBG20-BO_PG-E-OPS-9010	Zawieszany	20 m
S-25-WBG30-BO_PG-E-OPS-9010	Wnękowy	30 m
S-25-WBG20-BO_PG-E-OPS-9010	Wnękowy	20 m

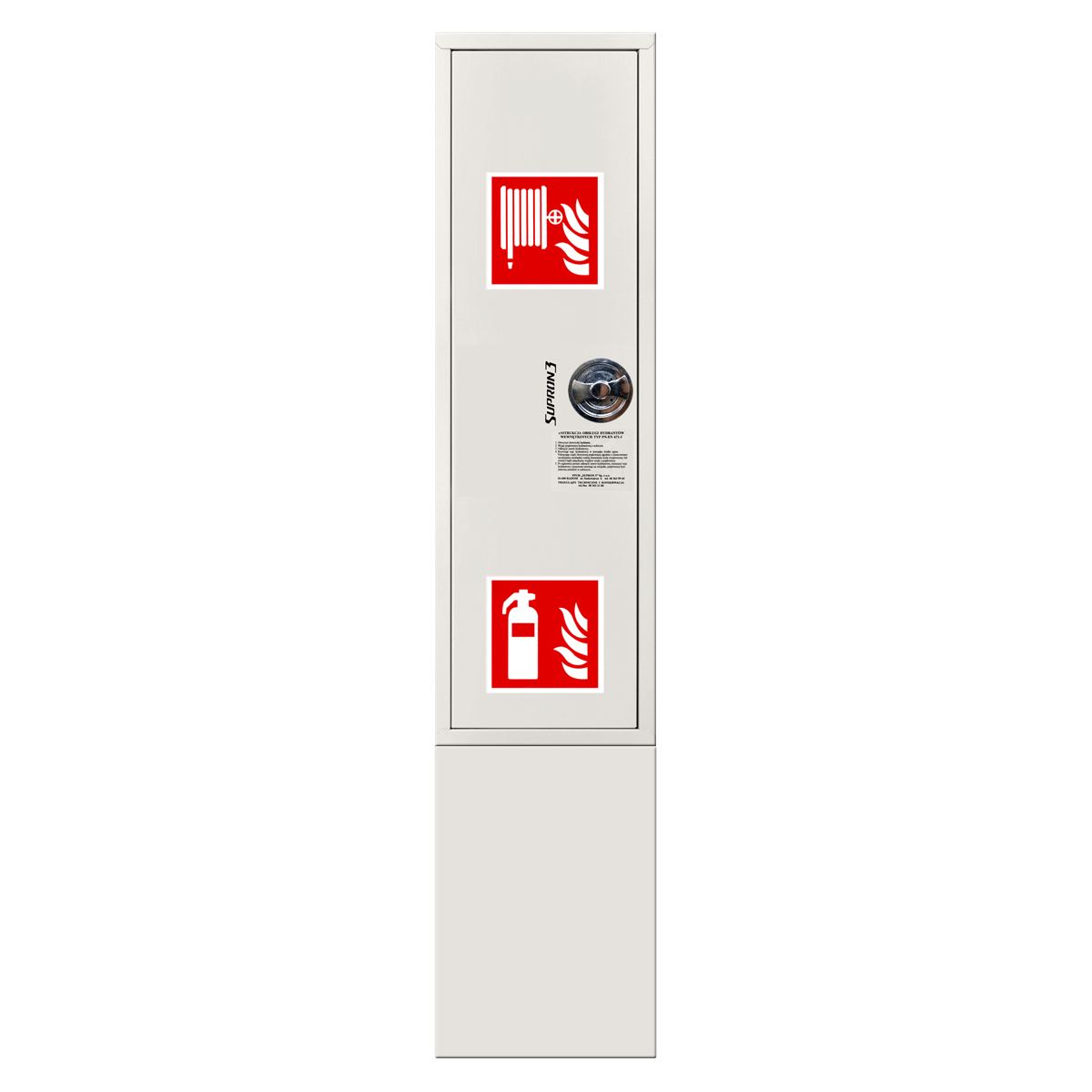

XXXX – oznacza kolor z palety RAL (białym 9010) * Podstawy lub podpory są wyposażeniem dodatkowym sprzedawanym osobno

Właściwości hydrauliczne

Ciśnienie robocze od 0,2 MPa do 1,2 MPa

Prąd wody rozproszony stożkowy – nie mniejszy niż 45 stopni.

		wąż 30 mb		wąż 20 mb
Natężenie przepływu /wydajność/	ciśnienie [MPa]	strumień rozproszony	strumień zwarty	strumień rozproszony	strumień zwarty
Średnica równoważna 10 mm	0,2	61 l/min	60 l/min	65 l/min	64 l/min
	0,4	86 l/min	85 l/min	92 l/min	91 l/min
	0,6	104 l/min	103 l/min	112 l/min	111 l/min
Współczynnik K		43		46
Efektywny zasięg rzutu strumienia wody (plus długość węża 20 mb lub 30 mb)
Średnica równoważna 10 mm	0,2	4,5 m	11,8 m	4,5 m	11,8 m

Uwaga: Zależność natężenia przepływu Q od ciśnienia P przedstawia równanie: Q = K√10P, gdzie Q wyraża się w litrach na minutę [l/min], a P w megapaskalach [MPa].
